牙科治疗中填补的复合树脂充填体在反复承受咀嚼力的过程中，会不断积累肉眼看不见的微裂纹。这些裂纹往往要到充填体破裂或脱落的那一刻才会显现，在此之前患者和牙医都难以察觉。一旦充填体这样失效，就得把填补处重新磨除，再用新材料填充，反复进行再充填治疗。

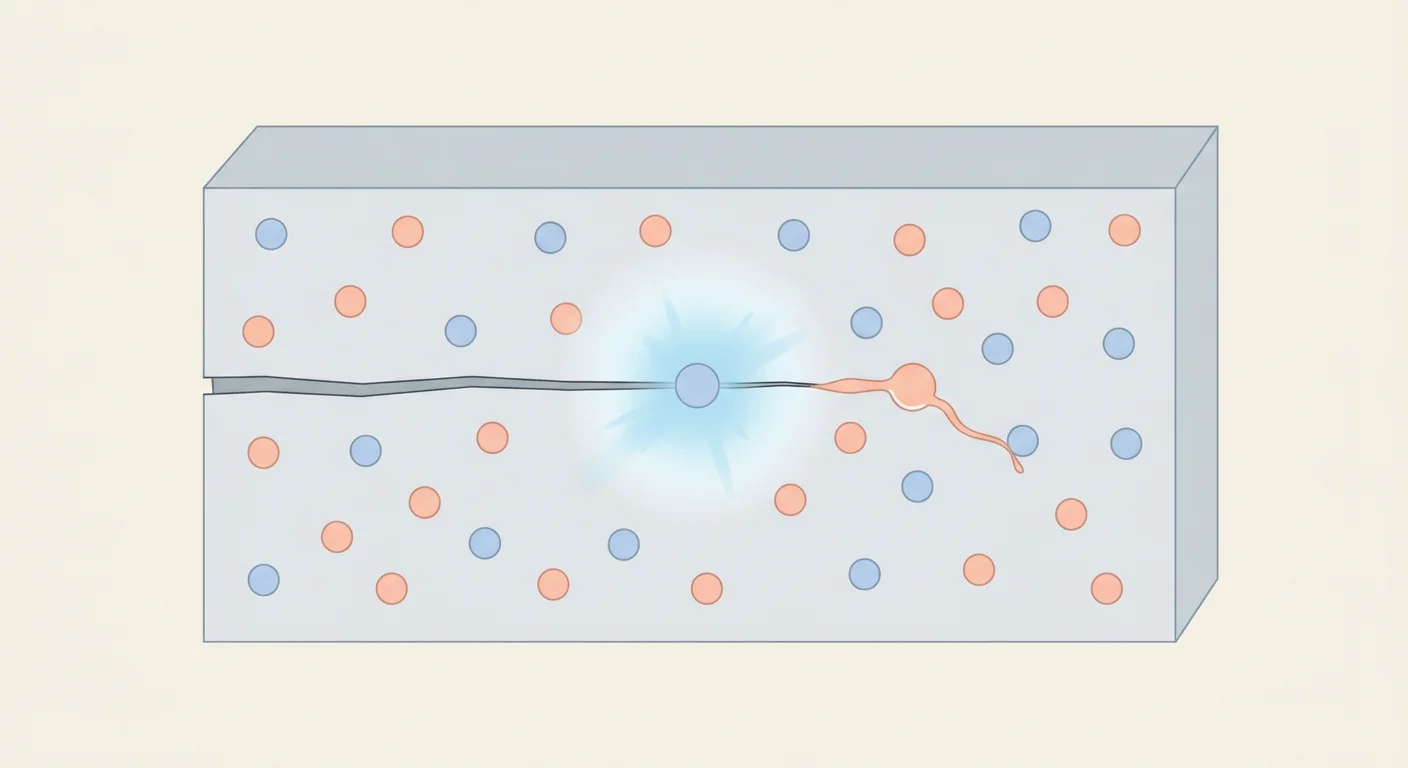

中国山东大学研究团队在2026年发表的一项研究，为这种树脂增添了两种功能：一种是裂纹产生瞬间发光示警的胶囊，另一种是能自行填补该处的胶囊，两者共同构成了双重胶囊树脂。
用荧光显现裂纹的胶囊
这种树脂中含有装着聚集诱导发光物质的胶囊（AIE-MC）。这种物质平时均匀分散在树脂中并不显眼，但咀嚼力造成微裂纹使胶囊破裂后，发光物质会在裂缝处聚集并发光。这相当于把皮肤淤青后显色的原理搬到了树脂上。研究团队制作了三种胶囊进行比较：两种颜色不同的碳点（碳制成的纳米颗粒）和一种现有的荧光物质。当这种胶囊占树脂总重量的7.5%时，裂纹部位发光明显，肉眼也能看清。
填补裂纹的胶囊
同一种树脂中还加入了另一种装有修复成分的胶囊（TD-MC）。当裂纹也使这种胶囊破裂时，里面的液体会流出并与周围的树脂成分反应，填补缝隙。这种液体会以树脂最初固化时相同的方式凝固，把裂开的部位重新粘合起来。在加入7.5%修复成分胶囊的三种组合中，自愈合效率均为62.7%至64.2%，相当于自行恢复了开裂前约60%的强度。即使同时加入荧光胶囊和修复胶囊，树脂的抗弯强度、吸水程度、耐热性和细胞毒性也没有出现明显差异。
瞄准再生的实验
大约同一时期上海发表的一项研究，将胶囊中的物质换成了用于牙齿再矿化的玻璃离子水门汀成分。裂纹使胶囊破裂后，这种成分流出并凝固填补缝隙，树脂的抗弯强度从58.6兆帕提高到87.8兆帕，升幅约50%，超过了国际标准（ISO）的基准。将这种树脂用于大鼠牙齿时，甚至观察到牙本质（釉质下方构成牙齿主体的组织）重新生长的现象。不过这只是大鼠实验而非人体实验的结果。
2026年10月对该领域22项实验室研究进行汇总分析的一篇系统性文献综述显示，当胶囊含量占树脂重量的5%至15%时，可以在不明显损害强度的前提下获得60%至75%的裂纹恢复率，迄今为止报告的最高恢复率为76%。胶囊添加量不同，修复效率与强度之间的平衡也会随之变化，这仍是该领域共同面临的课题。
迄今为止的所有结果，都是在实验室中人为使树脂碎片开裂后得到的。胶囊能在口腔中经年累月反复承受的咀嚼力、温度变化和唾液中酶的作用下维持多久，目前尚未得到验证。尽管如此，树脂能自行显现裂纹产生的事实，并部分填补该处，这一点明显不同于以往放任肉眼不可见损伤的充填材料。这种信号能否真正用于判断充填体更换时机，还有待今后的研究来回答。
