インプラントを植立してから骨にしっかり結合するまでには数週間かかります。この期間の安定性は一直線に上がるのではなく、一度低下する時期を経ますが、トルコのカフラマンマラシュ・スュチュイマム大学の研究チームがヒトのインプラントを対象とした臨床試験で、植立直前に表面をコールドプラズマで活性化するとこの低下が起こらないという結果を2026年5月に発表しました。未処理のインプラントは植立4週後に安定性が低下しましたが、プラズマで処理したインプラントは同じ時点でも上昇を続けました。
表面は「錆びるように」老化する

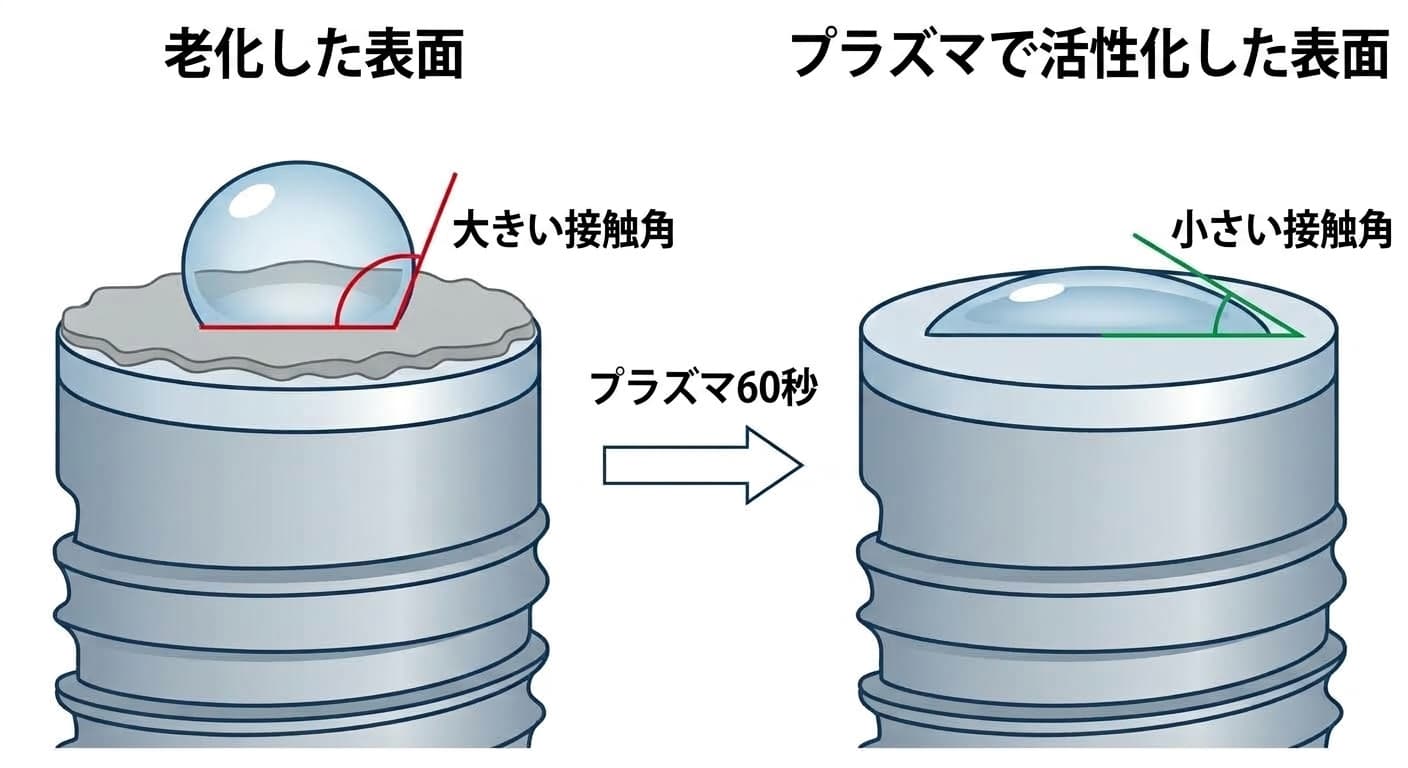

チタン製インプラントは工場から出てすぐの状態が最も反応性が高いです。時間が経つと空気中の炭化水素が表面に蓄積し、表面エネルギーと水がよく広がる性質である親水性が下がって、血液・組織のタンパク質や骨をつくる骨芽細胞が付着しにくくなります。研究チームはこれを「生物学的老化」と呼び、製造後の保管期間が長いほど老化が進むと説明しています。
コールドプラズマはこの老化を元に戻します。イオンやラジカルが混ざった気体がチタン表面に触れると、炭化水素を除去し酸素含有量を高めます。エックス線光電子分光法(XPS)による分析では、処理後に炭素が減り酸素が増えており、この変化がタンパク質の吸着や骨芽細胞の付着を再び高めると報告されています。
粗さではなく化学的性質に手を加えた
従来の表面処理は主に表面を粗くする方式でした。適度に粗いチタン表面は骨と接する面積が広く初期固定力が良好ですが、この粗さは製造段階で決まると変わらないため、保管中に炭化水素が蓄積すると反応性はそのまま低下します。
紫外線で炭化水素を分解する光機能化の研究もありました。UCLA研究チームの実験は、真空紫外線で有機物を1分で90%以上分解することを石英容器の中で確認しましたが、実際のインプラントへの適用効果は別途確認が必要だとして終わっています。今回の研究はその次の段階である実際の患者への適用まで進み、光の代わりにプラズマを使いました。紫外線装置は診療室に備えるのが難しいですが、プラズマは植立直前に60秒照射するだけで済みます。
インプラント40本、4週目の低下が消えた
研究チームはインプラントが4本必要な患者11人を募り、1人に植立する4本のインプラントごとに異なる処理を割り当てました。1本は未処理の対照群とし、残りの3本には真空チャンバー方式(プラズマアクティブ)、アルゴンガス方式、常温大気圧方式(いずれもピエゾブラシ装置)で60秒間ずつプラズマを照射しました。インプラントはストローマングループのメデンティカ・クアトロコンを使用し、安定性はオステル機器で測定したインプラント安定性指数(ISQ、1~100のうち70以上であれば安定)で確認しました。初期固定力不足で患者1人が脱落し、最終的に患者10人、インプラント40本を0日・14日・28日・56日目に測定しました。

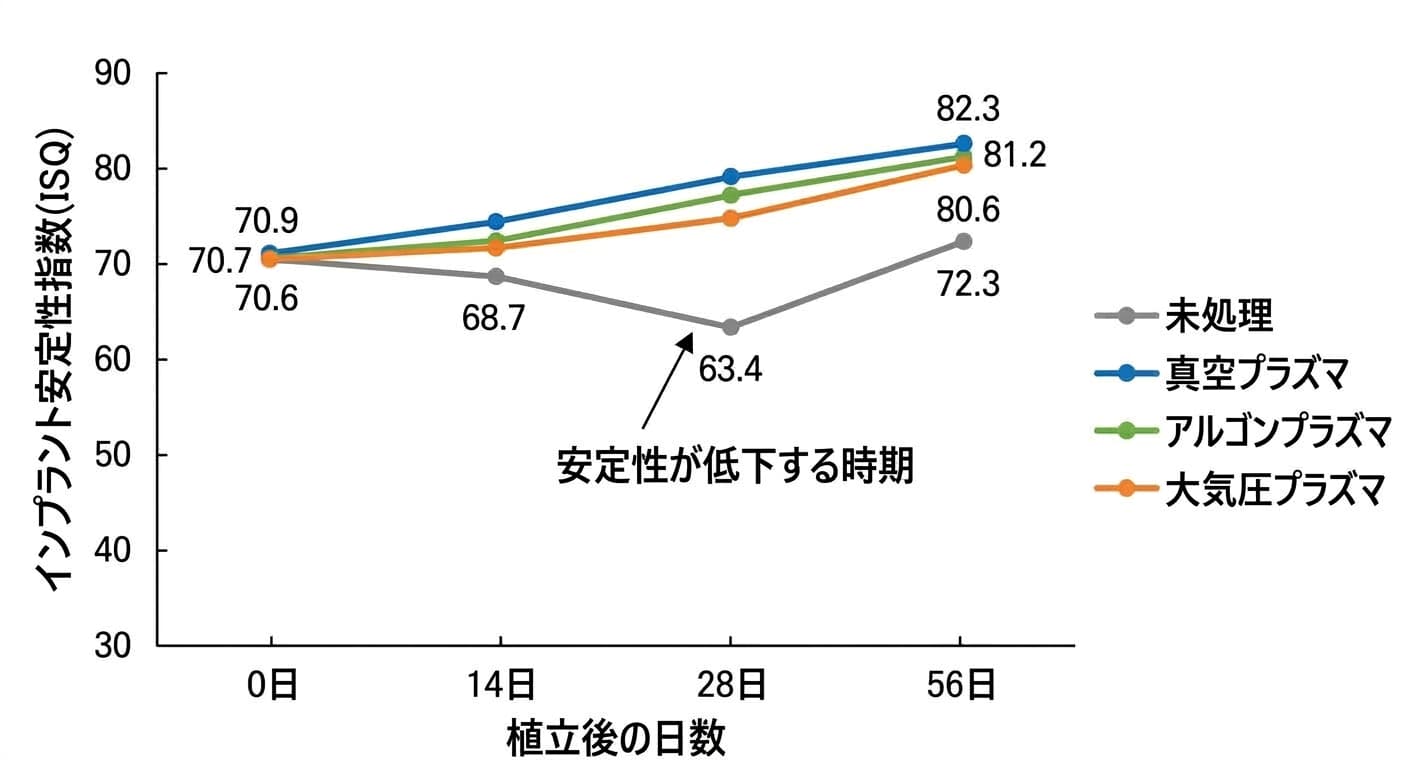

4群とも植立当日の安定性は70.6~70.9で近い値でした。しかし対照群は14日目に68.7まで下がり、28日目には63.4まで低下して「安定」から「普通」の範囲に移りました。一方、プラズマ処理の3群は28日目でも74.2~78.0を維持し、むしろ上昇しました。56日目には4群すべてが安定的な範囲に戻りましたが、プラズマ処理群は80.6~82.3で、対照群の72.3より8~10点高くなりました。3つのプラズマ方式の間には、56日目の時点で明確な差はありませんでした。
安定性の上昇と骨が実際に結合したことは別問題である
研究チームもこの結果は慎重に読むべきだとしています。ISQは骨とインプラントが実際にどれだけ接触しているかを顕微鏡で確認した値ではなく、インプラントの位置も補綴計画に従って決められるため、顎骨の部位や長さが群ごとに完全に同じではありませんでした。試験は完了後に登録され、患者10人規模の予備試験であることから、研究チーム自身も仮説を立てる段階の根拠だと明言しています。
それでも今回の研究は、コールドプラズマによる表面活性化がヒトの実際のインプラントにおいて初期安定性の低下を抑える方向に働くことを、互いに異なる3つの方式で一貫して示しました。表面を粗くするだけだった従来の処理から、植立直前に化学的状態を元に戻す処理へと一段進んだといえます。ただし、この安定性の上昇が実際の骨結合速度や長期的な成功率につながるかは、より大規模な後続研究で確認する必要があります。
