矯正装置を付けるときは強く、外すときは弱くなる接着剤が開発されました。日本の北海道大学などが2026年2月に発表した研究では、温度応答性ゲルを混ぜた接着剤は、牛の歯に付けた装置を押して外す試験で、室温での強さを保ちながら、加熱すると弱くなりました。ある配合では、50℃での接着強さが室温の半分以下に低下しました。 人の装置を外す際に痛みが軽減したかを確認した結果ではありません。
強く付けて外しやすくする接着設計
固定式の矯正では、歯の表面にブラケットという小さな装置を付けます。治療中は装置がかむ力や矯正力に耐える必要がありますが、治療が終わるとすべて除去しなければなりません。従来の方法は機械的な力で接着を断って装置を外すため、除去時の痛みや歯の表面の損傷が問題になります。
最初から接着剤を弱くすると、治療中に装置が外れる危険も高まります。研究チームが選んだ解決策は、特定の刺激を受けたときに接着力が低下する材料です。普段は持ちこたえる機能と、除去時には弱くなる機能を一つの接着剤に組み込む設計です。
ベースの材料は、サンメディカルの歯科用接着レジン、スーパーボンド（Super-Bond）です。研究チームは、独自に合成したゲルを乾燥・粉砕し、粉末成分に重量比で30%添加しました。既存のスーパーボンド自体が熱で簡単に外れる製品という意味ではなく、研究チームがゲルを加えた実験用の配合です。
熱でほどけるゲルの結晶構造
添加したゲルは、ステアリルアクリレートとメチルアクリレートをつないで作ります。低温では、分子に付いた長い側鎖が結晶として配列し、高分子鎖の動きを抑えます。一定の温度を超えると、この結晶がほどけて鎖が動きやすくなり、ゲルがゴムのように軟らかくなります。
この変化は、周囲のレジンの硬さや、引っ張る力に耐える性質にも影響します。接着層が力に耐える能力が低下し、装置を外すのに必要な力も小さくなる仕組みです。熱で接着剤全体を焼いたり、溶かして取り除いたりする方法とは異なります。
二つの原料を混ぜる割合によって、軟らかくなり始める温度を調節できます。二つの成分を同じ割合で合成したゲルを加えた場合、転移温度は37.9℃で、ステアリルアクリレートの割合を高めた3対1の配合では41.6℃でした。研究チームは、前者の温度は口の中の温度に近すぎるため、矯正用には適さないと判断しました。
加熱前後で変わった接着強さ

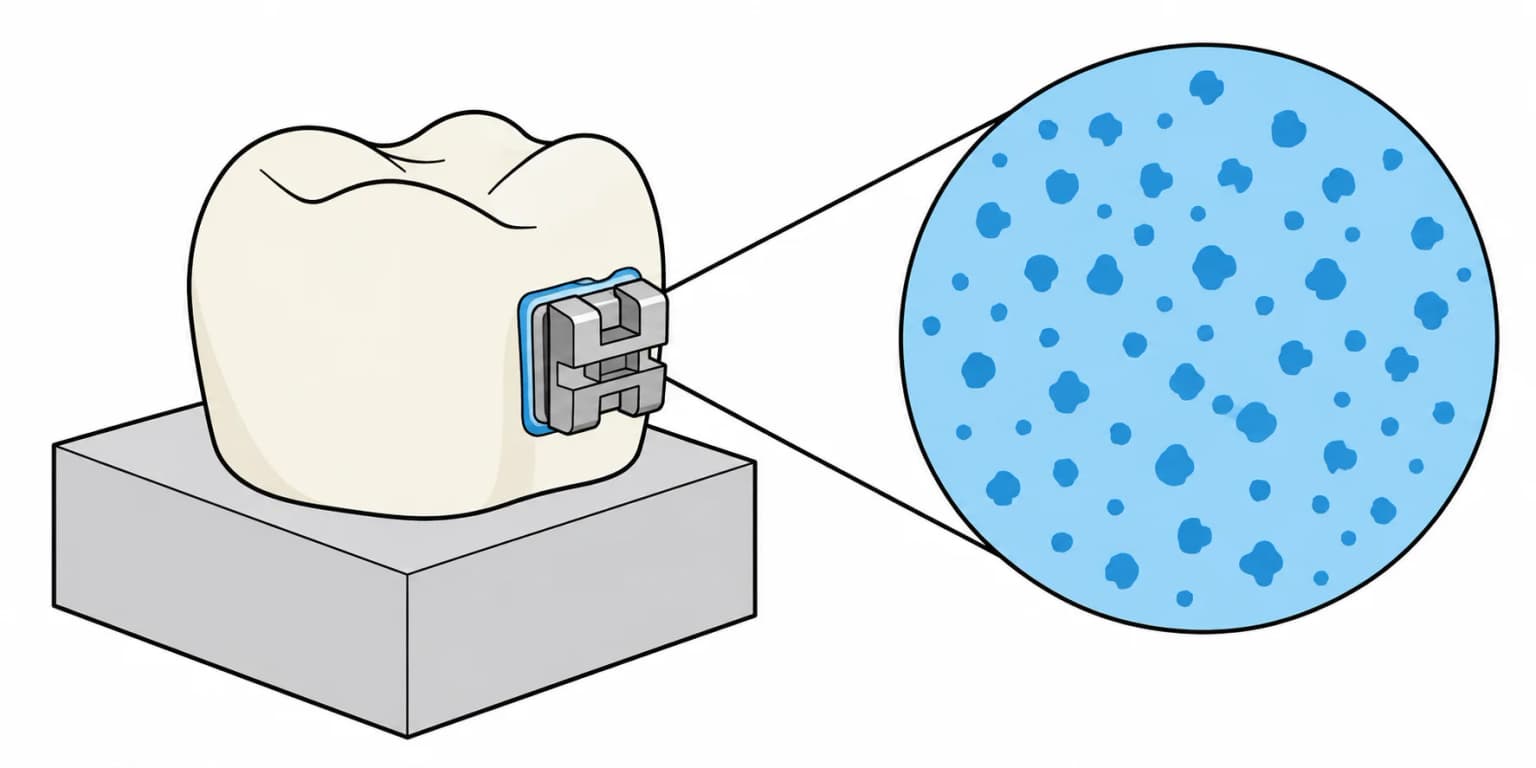

研究チームは牛の歯にブラケットを付け、横から押して外すのに必要な力を接着面積で割って比較しました。3対1のゲルを加えた配合の接着強さは、室温で8.4MPa、50℃では3.9MPaでした。同じ面積で接着していれば、加熱後は半分より小さい力で外れたことを意味します。
同じ割合で合成したゲルを加えた配合も、7.1MPaから4.7MPaに低下しました。ゲルを加えていないスーパーボンドは8.0MPaから6.0MPaに変化しましたが、統計的に明確な差はありませんでした。ゲルを加えた二つの配合と元のレジンの間でも、室温での接着強さに明確な差はありませんでした。
試験では、工業用の熱風機で接着部付近を50℃に上げ、1分間維持しました。熱が歯の内部組織に及ぼす影響と、熱い食べ物によって接着層が弱くなる可能性を併せて考える必要があります。また、接着直後の試験であり、数年間にわたり水や温度変化にさらされた後も同じ性能を維持するかは確認していません。
研究チームは、ブラケットだけに熱を伝える加熱ピンセットのような装置も提案しましたが、実際の設計や試作には至っていません。今回の開発が示した変化は、接着力の大きさだけを調節する段階から、温度に応じて接着力が変わる材料へ進んだ点です。矯正装置を長く保持する機能に、除去する時点に備えた応答性を加えました。
