歯科で詰めたコンポジットレジン充填材は、咀嚼力を無数に受けながら目に見えない微細な亀裂を蓄積していきます。この亀裂は充填材が割れたり欠け落ちたりする瞬間になって初めて表面化することが多く、それまでは患者も歯科医師も気づけません。そうして充填材が破損すると、詰めた部分を再び削り取り、新しい材料で満たす再充填治療を繰り返さなければなりません。

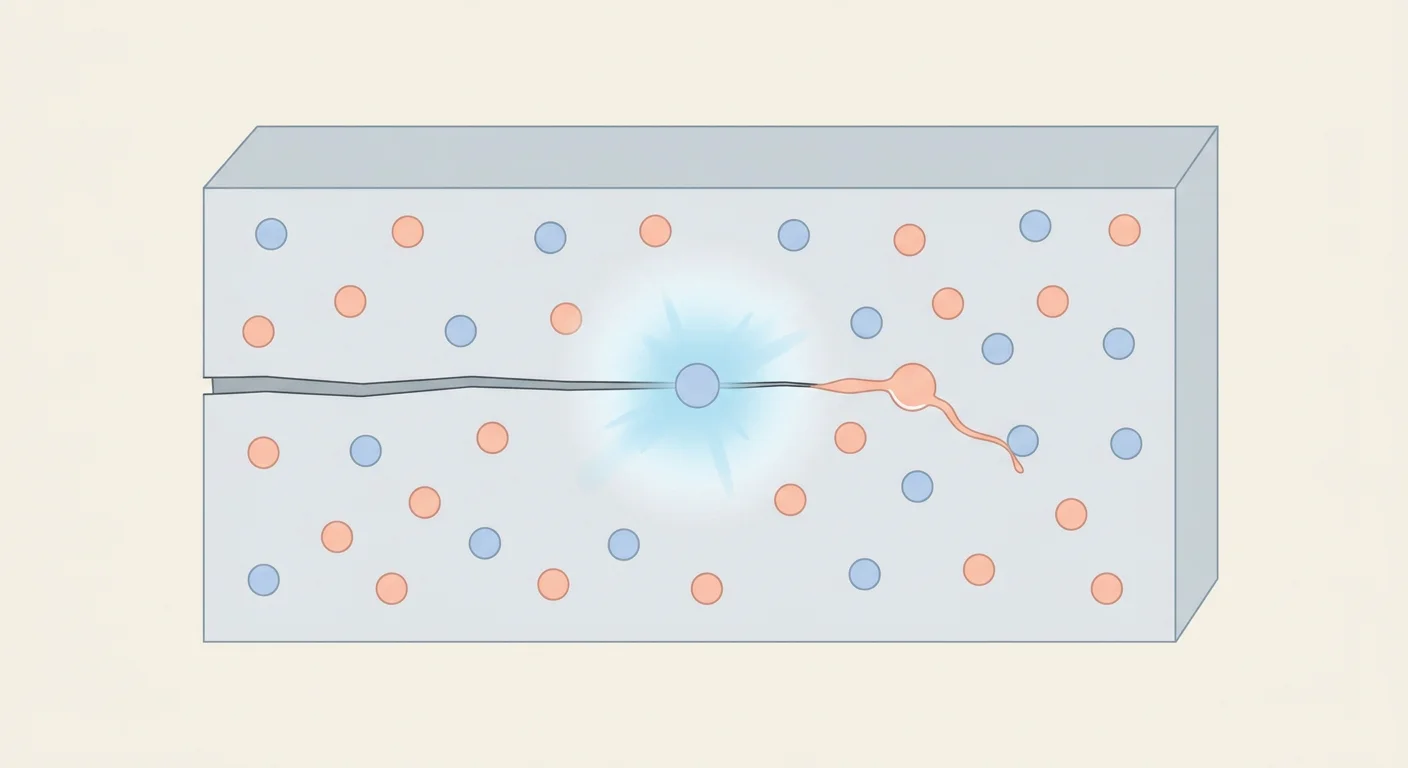

中国・山東大学の研究チームが2026年に発表した研究は、このレジンに二つの機能を加えました。ひびが入った瞬間に光で知らせるカプセルと、その箇所を自ら塞ぐカプセルを共に組み込んだ二重カプセル型レジンです。
亀裂を光で示すカプセル
このレジンには、集まると発光する蛍光物質を詰めたカプセル(AIE-MC)が含まれています。普段はレジン内に均一に分散して目立ちませんが、咀嚼力で微細な亀裂が生じてカプセルが破裂すると、その隙間で蛍光物質が一か所に集まって発光します。皮膚にあざができると色で分かるのと同じ原理をレジンに応用したものです。研究チームは色の異なる炭素ドット(炭素でできたナノ粒子)2種類と、従来から使われてきた蛍光物質1種類でカプセル3種類を作り、比較しました。レジン全体の重量の7.5%をこのカプセルで満たしたとき、肉眼でも光が見えるほど亀裂部位がはっきりと現れました。
亀裂を塞ぐカプセル
同じレジンには、修復成分を詰めたもう一つのカプセル(TD-MC)も組み込まれています。亀裂がこのカプセルまで破裂させると、中の液体が流れ出して周囲のレジン成分と反応し、隙間を塞ぎます。この液体はレジンが最初に硬化するときと同じ方式で硬化し、割れた箇所を再び結合させます。修復成分カプセルを7.5%加えた3種類の組み合わせすべてで、自己修復効率は62.7~64.2%となりました。割れる前の強度の60%ほどを自ら取り戻した計算です。蛍光カプセルと修復カプセルを共に加えても、レジンの曲げ強度や吸水性、耐熱性、細胞毒性には明確な差が見られませんでした。
再生まで見据えた実験
ほぼ同時期に上海で発表された研究は、カプセル内の物質を歯の再石灰化に使われるグラスアイオノマーセメント成分に置き換えました。亀裂でカプセルが破裂するとこの成分が流れ出して硬化し隙間を塞ぎ、レジンの曲げ強度は58.6メガパスカルから87.8メガパスカルへと約50%上昇して国際標準(ISO)基準を上回りました。マウスの歯にこのレジンを入れたところ、象牙質(エナメル質の下で歯の本体をなす組織)が新たに形成される様子まで観察されました。ただし、これは人ではなくマウス実験で得られた結果です。
2026年10月、この分野の実験室研究22編をまとめ直したシステマティックレビューによると、カプセルをレジン重量の5~15%加えた場合、強度を大きく損なうことなく60~75%の亀裂回復率が得られ、これまでに報告された最高の回復率は76%でした。カプセルをどれだけ加えるかによって修復効率と強度のバランスが変わることが、この分野共通の課題として残っています。
これまでの結果は、いずれも実験室でレジン片を人為的に割って得られたものです。口腔内で数年にわたり繰り返される咀嚼力や温度変化、唾液中の酵素にカプセルがどれだけ耐えられるかは、まだ確認されていません。それでも、亀裂が生じた事実をレジン自らが示し、その箇所を部分的にでも塞ぐという点は、目に見えない損傷を放置してきた従来の充填材とは明らかに異なります。この信号を充填材の交換時期を見極めるのに実際に活用できるかどうかは、今後の研究が答えるべき課題です。
